（b）

（c）

（d）

（e）

（f）

（g）

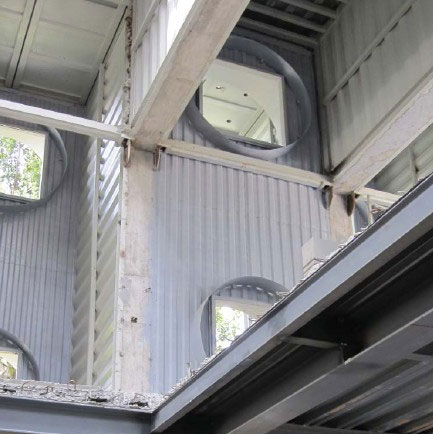

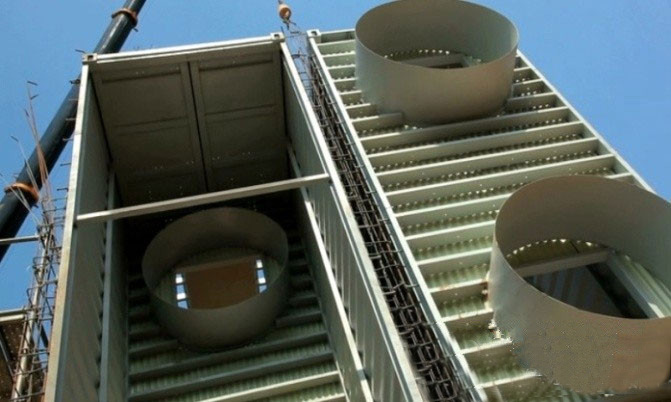

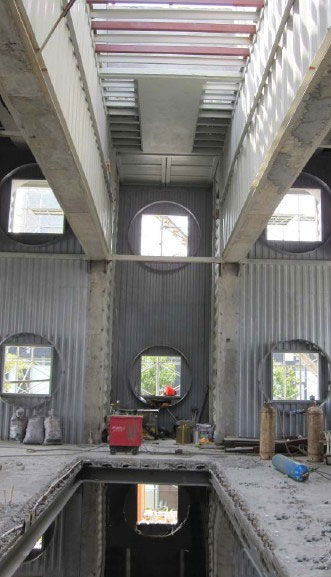

图 7.5 万科生态集装箱餐厅施工照片

在现场装配建造的过程中，首先装配集装箱门式结构。竖立两侧竖向箱体，再吊装作为大跨结构的顶部箱体，使用竖向箱体上预制的钢牛腿来初步固定住上部横跨的箱体。随后，将顶部箱体与两侧竖向箱体焊接为整体，作为一个完整的集装箱门式结构。同时，相邻两品集装箱门式结构中间预留300毫米的缝隙，当每品集装箱门式结构完成后，便在这300毫米宽度中进行钢筋网的绑扎（图 7.5 中 g 图），然后吊装组装相邻一品集装箱门式结构。当9品集装箱门式结构安装完成后，进行钢筋混凝土墙的浇筑，在这个过程中利用集装箱箱体作为现浇模板。混凝土墙不但可以用于增加集装箱建筑的蓄热能力，同时也增加建筑的结构刚度。

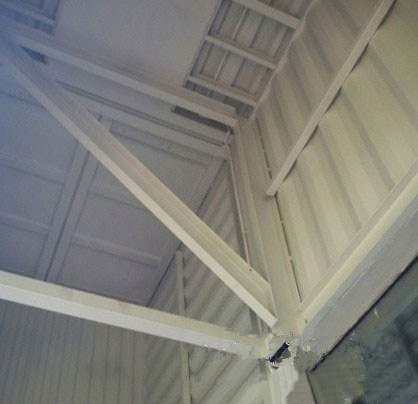

为了增强东西两端的两品集装箱门式结构稳定性，并且为了增强抵抗上部屋面荷载的能力，在大跨箱体拆除侧板的部位增加了斜支撑进行加固（图 7.5 中 b、 c、f 图）。
