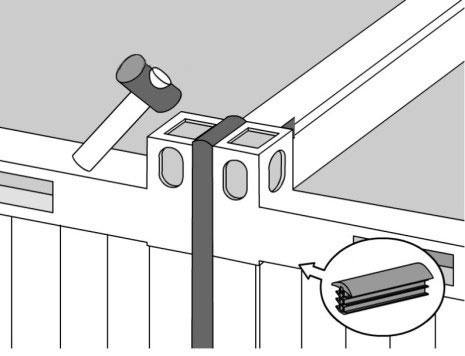

图 6.10 箱体锚栓连接

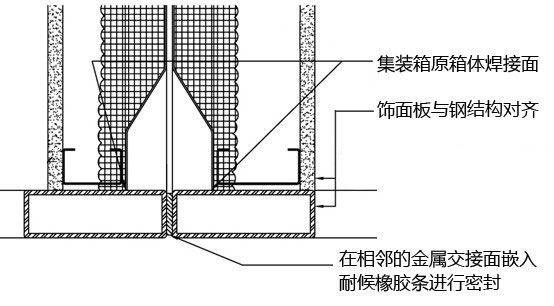

图 6.11 箱体焊接连接

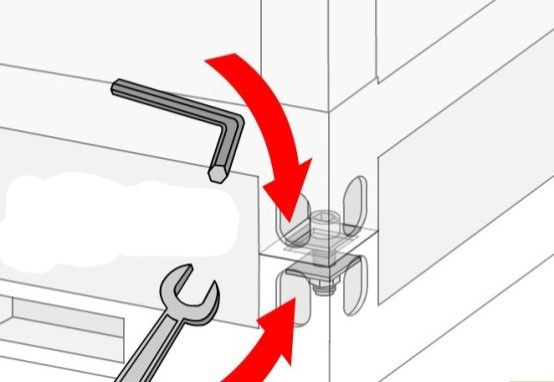

图 6.12 箱体锚栓连接

6.3 本章小结

本章就集装箱建筑建造的基本建造流程进行了简述，并对建造过程中的措施进行了归纳与汇总，给出了针对箱体在建造过程中所需要进行改造措施。以期待对集装箱改造建筑进行必要的设计和工程指导。

第 7 章 万科生态集装箱餐厅设计和建造实践

7.1 项目背景

万科生态集装箱餐厅是一次集装箱建筑的探索性实验（图 7.1），目标是在住宅产业化迅速发展的背景下，寻找一种低碳、环保、快速建造、并且价格适宜的新型建造方式。该项目位于广东省东莞市松山湖万科住宅产业化研究基地内，于2010年开始方案设计，2011年5月建成并投入使用。笔者亲历了生态集装箱餐厅的设计和建设全过程。

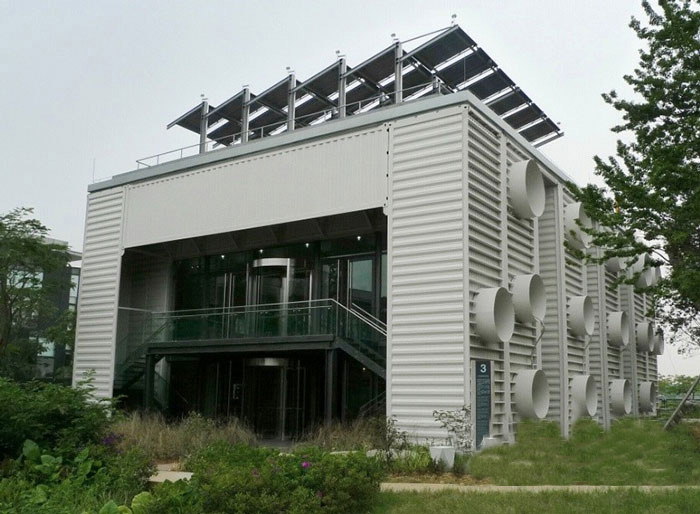

图 7.1 万科生态集装箱餐厅照片

7.2 设计与建造

7.2.1 平面布局及构思

万科生态集装箱餐厅为两层永久性建筑，总建筑面积约600平方米。在交通组织上，通过东侧集装箱下部灰空间内的楼梯进行交通组织，建筑西侧设置有独立的后勤流线，竖立箱体内部设置有螺旋楼梯及运货电梯。

在外立面设计中，集装箱箱体朝向室外的部分设置环形钢制遮阳板，遮阳板内在箱体上开有方形窗洞，通过箱体、环形遮阳板两个元素形成建筑的外立面特征。在室内装修中，采用再生麦秸秆作为内墙饰面。集装箱餐厅屋顶局部使用了覆土屋面，并使用滴灌技术种植花草及蔬菜，在周围未覆土的区域用架空防腐木甲板铺设。同时屋顶还设置了烟囱供厨房废气的排放，并设置有太阳能系统。

在内部空间营造上，首层为沙龙空间，二层为餐厅使用，屋顶为上人种植屋面（图 7.2-图 7.4）。建筑东向景观面正对景观湿地，拥有良好的观景视野。建筑内部还设置有两层通高的共享空间，在共享空间中利用水幕除湿的金属网作为共享空间的核心景观，并设有高出屋面的采光通风天窗，在改善进深较大的室内空间采光的同时也起到了拔风的作用，有利于室内受热空气的迅速排除。

在集装箱的利用上，箱体作为建筑的主要围护结构和大跨空间的竖向支撑结构。箱体竖立放置可以通过最少的箱体组织出内部大型空间。在大跨空间内部，使用附加轻钢结构及混凝土叠合楼板分隔出2层楼板，同时楼板的边缘锚固于箱体上，箱体在某种程度上也是2层楼板的竖向支撑。由于竖立放置的箱体水平投影面积为2.4米X2.3米，设计中将这部分空间用于后勤螺旋楼梯、货运电梯、卫生间、以及餐厅卡座。

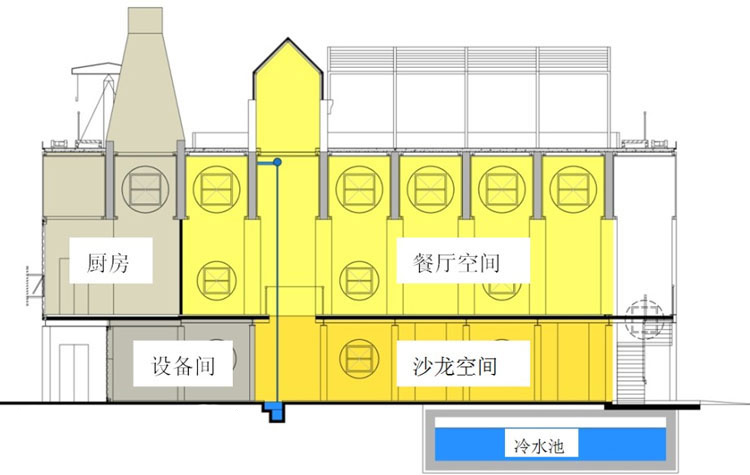

图 7.2 集装箱餐厅剖面示意图
