4.3 单元箱体建筑适应性设计案例及分析

4.3.1 单箱体室内平面模块化设计分析

当集装箱用于不同的功能属性使用时，室内平面功能模块有着不同的布局，由于住宅室内建筑功能主要由沐浴模块、如厕模块、涮洗模块、厨房模块、床、写字台、以及各类贮藏空间组成。在这之中沐浴模块、如厕模块、涮洗模块、厨房模块这四个部分受到管道构造做法限制，在使用中无法移动更换位置，因此对室内功能布局起到关键性制约影响。依据这四个部分的空间属性及入口位置，可以对集装箱室内平面做到定性分析。

下面以20英尺集装箱住宅室内空间为例，分别进行室内空间的布局统计与分析。从图表中我们可以得知：当入口设置在箱体端部时，将厨房/卫生间等固定设施设置在入口附近，箱体空间明显具有从公共到私密的空间性质，可以获得更完整的内部居住空间；如果将厨房/卫生间等固定设施设置在集装箱建筑远离入口端，那么室内很难使用到箱体端部的采光，一般需要在侧面增加采光口供室内照明。当入口设置在箱体中部时，可以在入口中部设置厨房/卫生间等固定设施，箱体两端获得独立的完整空间，这两个独立的完整空间可以作为两个独立用房或者进行有效的功能分区，例如设置两个独立的卧室空间或者将卫生间和卧室分别放置在两端进行分区。

㈠ 入口设置在箱体端部

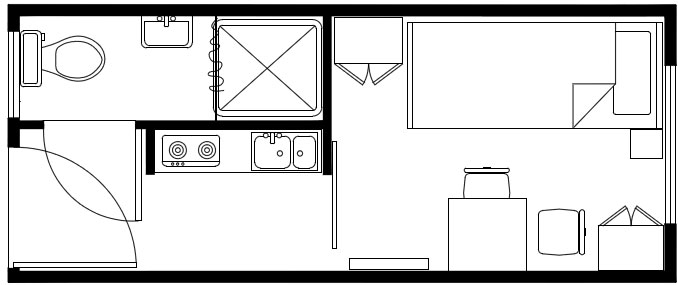

① 入口处设置独立小室作为厨房空间，从小室内进入卫浴空间，内部为独立而完整的居住房间，功能分区最为彻底。开窗位于箱体两端部，有利于左右拼接。

20英尺集装箱平面布局

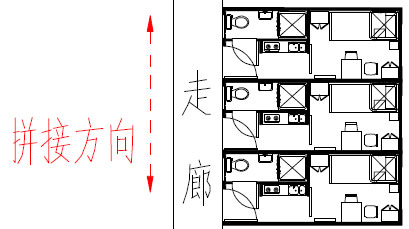

三箱体拼接示意

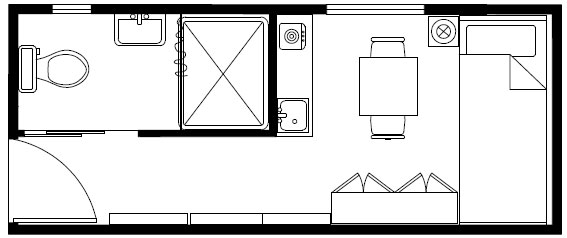

② 入口处为狭窄过道，厕所在过道一侧，可以获得较大的卫浴面积。简易厨房设置在卧室空间内，与生活有干扰。开窗位于箱体侧表面，不利于拼接。

20英尺集装箱平面布局

四箱体拼接示意

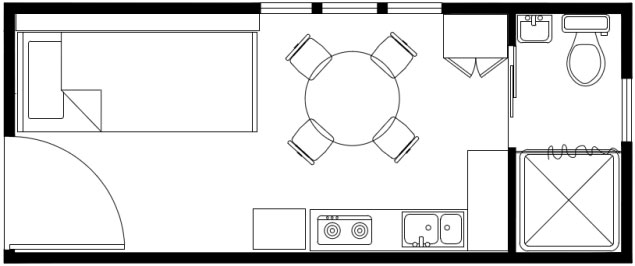

③ 入口即进入起居空间，最大限度的产生居住空间。厨房位于起居空间内，对生活有干扰。箱体端部为卫浴空间。开窗开门分别位于箱体三个方向，不利于拼接。

20英尺集装箱平面布局

两箱体拼接示意

㈡ 入口设置在箱体端部

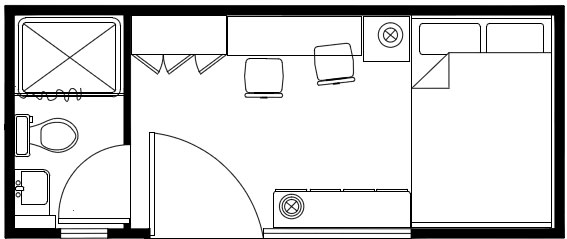

① 入口处面对主要起居空间，双人床布置于箱体端部，较之端部入口可以获得更好的起居环境。卫浴空间位于箱体端部。开窗与入口位于同侧，可以进行长度方向拼接。

20英尺集装箱平面布局

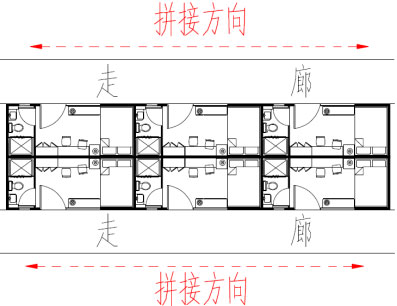

六箱体拼接示意
