表 D-2 楼（地）板面层参考做法

名称 适用基层 技术措施 铺地毯 ①~⑦ - 铺实木地板或者复合木地板 ①~⑦ - 粘铺石塑或者PVC地板 ①~⑦ 平整度2mm PVC防水地板 ①~⑦ 整幅铺装四周卷起 地砖地面 胶粘 ⑥、⑦ 地砖专用胶 浆粘 ⑥~⑨ 20mm厚1:3干硬性砂浆粘结层，素水泥浆 OSB板地面 - 板面刷地板清漆 钢板防水地面（无基层） - 3mm花纹钢板拼焊并卷起，与底梁点焊 钢板防水地面（有基层） ①~⑦ 1.0mm~1.5mm钢板或不锈钢板拼焊，并卷起

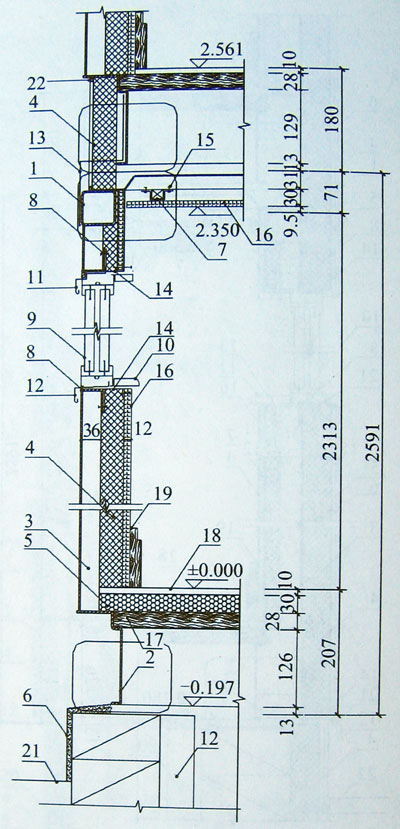

图 D-1 复合板外保温（隔热）外墙示例

l-顶侧梁；2-底侧梁；3-箱侧板；4-带有耐候饰面的保温装饰板（厚度按热工计算）；

5-挂网抹灰层；6-龙骨和调平垫块；7-洞口加强角钢；8-窗（门）；9-窗台板；10-窗（门）上泛水；

11-窗（门）下泛水；12-泛水；13-镀锌钢龙骨；14-抽芯铆钉；15-石膏板；16-原装木板；17-铺装地板；

18-踢脚；19-钢筋混凝土独立基础或条形基础；20-砌块勒脚；21-密封材料；22-散水

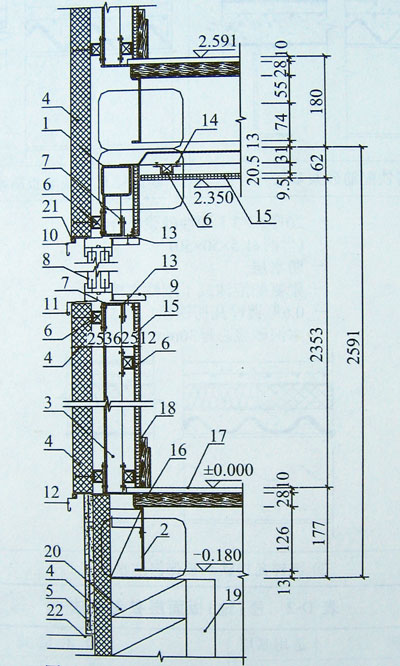

图 D-2 外保温（隔热）+内保温外墙示例

l-顶侧梁；2-底侧梁；3-箱侧板；4-龙骨及保温材料；5-防水透气膜；

6-装饰面板或镀锌钢丝网抗裂砂浆；7-龙骨和调平垫块；8-洞口加强角钢；9-联系角钢；

10-窗（门）；11-窗台板；12-泛水；13-镀锌钢龙骨；14-沿底龙骨；15-抽芯铆钉；16-石膏板；

17-原装木板；18-铺装地板；19-踢脚；20-钢筋混凝土独立基础或条形基础；21-密封材料；22-散水

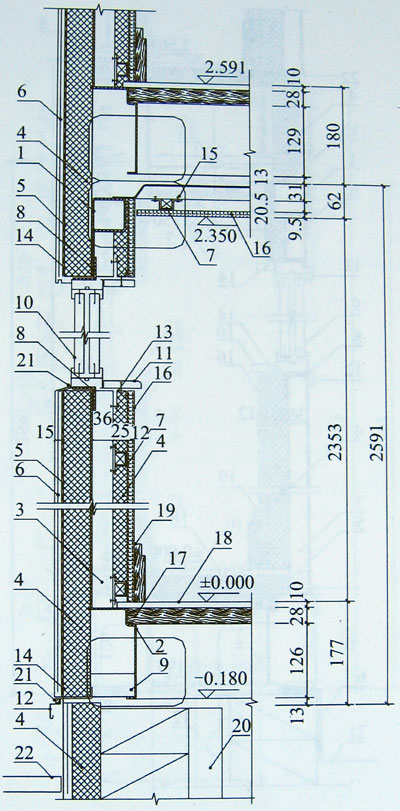

图 D-3 内保温（隔热）外墙示例

l-顶侧梁；2-底侧梁；3-箱侧板；4-带有防水表面的保温（隔热）材料；

5-刚性保温隔热材料；6-抹灰；7-龙骨和调平垫块；8-洞口加强角钢；9-窗（门）；10-窗台板；

11-窗（门）上泛水；12-窗（门）下泛水；13-泛水；14-镀锌钢龙骨；15-抽芯铆钉；16-石膏板；

17-原装或替换的木板；18-铺装地板；19-踢脚；20-钢筋混凝土独立基础或条形基础；21-散水；22-密封材料
